20 июня 2007 года

ПО тревожной сигнализации OnGuard Fire&Intrusion для интеграции в единую систему охранных устройств различных производителей

В составе интегрированной системы безопасности OnGuard программное приложение Fire&Intrusion копании Lenel осуществляет мониторинг различных систем тревожной сигнализации через единый интерфейс. Это универсальное ПО может формировать интерфейс мониторинга и управления для панелей охранной, пожарной сигнализации и пультов централизованного наблюдения таких производителей как Bosh Security Systems, Galaxy, Siemens и др. При этом OnGuard Fire&Intrusion предоставляет оператору расширенные возможности для формирования отчетов по всем событиям в системе тревожной сигнализации, а также поддерживает настройку кодов событий и тревожных зон, централизованное управление данными и автоматическое создание учетных записей центрального пульта сигнализации.

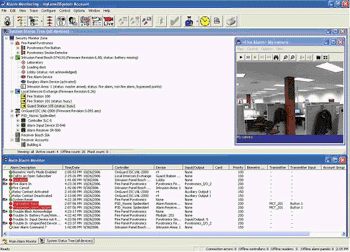

тревожная сигнализацияПрограмма OnGuard Fire&Intrusion формирует пользователю единый интерфейс для работы с различными панелями тревожной сигнализации и пультами центрального мониторинга. Это ПО поддерживает многочисленные устройства и панели таких торговых марок, как Bosch, Digitize, Osbourne-Hoffman и AES-IntelliNet, охватывая 90% используемых сегодня охранных, пожарных, аварийных систем и систем удаленного вызова. При этом тревожная сигнализация может включать неограниченное число устройств, которые будут обслуживаться программой.

Незамедлительное оповещение о пожарной тревоге
Осуществляя мониторинг панелей пожарной сигнализации таких производителей как Siemens и Notifier, ПО OnGuard Fire&Intrusion осуществляет вторичное оповещение о тревожных событиях в системе тревожной сигнализации объекта. Благодаря этому, при возникновении пожарной тревоги соответствующее сообщение получают все компоненты и модули интегрированной системы безопасности OnGuard. Для немедленного реагирования на тревожные события можно программно привязать тревожный сигнал к включению цифровой видеозаписи или настроить передачу уведомлений по электронной почте или на пейджер.

Точное распознавание зоны несанкционированного проникновения
OnGuard Fire&Intrusion служит связующим звеном и между стандартными панелями тревожной сигнализации и модулями комплексной системой безопасности Lenel. Это ПО обеспечивает вторичное оповещение системы о тревожных событиях и позволяет администраторам настраивать логические зоны в базе данных платформы OnGuard. Такая настройка помогает определять места физического расположения каждого датчика тревожной сигнализации и каждой станции постановки на охрану. При этом, в случае возникновения несанкционированного доступа, система OnGuard незамедлительно определит тревожное место или источник тревоги и даст оператору инструкции о необходимых ответных действиях.

Информационный обмен с программным модулем OnGuard Central Station Receiver
Благодаря программе OnGuard Fire&Intrusion вся информация с панелей тревожной сигнализации становится доступна для модуля OnGuard Central Station Receiver, который предоставляет администратору целый набор дополнительных функций:

  • Назначение панелям, подключенным к центральному пульту охраны, учетных номеров для их точной идентификации.
  • Создание групп различных панелей с возможностью задания общих параметров.
  • Автоматическое добавление в базу данных новых панелей системы тревожной сигнализации при поступлении от них сигнала о событии. В этом случае в качестве имени используется номер учетной записи панели, который позднее можно отредактировать.

Работа ПО OnGuard Fire&Intrusion с многочисленными форматами данных
Поскольку панели тревожной сигнализации, подключаемые к центральному пульту, могут быть от различных производителей, то передача данных с этих панелей может осуществляться в различных форматах. Для стыковки таких устройств в рамках интегрированной системы безопасности Lenel, ПО тревожной сигнализации преобразует все сообщения в единый формат OnGuard. При этом можно назначать пользовательское преобразование кодов тревожных событий в зависимости от конфигурации панели.

Генерирование отчетов по группам событий
В программе Fire&Intrusion предусмотрено формирование отчетов о событиях в системе тревожной сигнализации, а администраторы могут создавать отдельные отчеты по разным группам событий:

  • Отчет «Отсутствие зоны пожарной сигнализации» информирует о потере связи с той или иной панелью пожарной сигнализации.
  • Отчет «Статус планировщика задач» сообщает, какие из запланированных действий были выполнены.
  • Отчет «Релейный выход» содержит сведения о любых действиях по настройке релейных выходов модулей тревожной сигнализации.
  • Отчет «Разблокировка/Блокировка» показывает, когда производилось снятие/постановка на охрану, и когда активировалась задержка постановки.
  • Отчет «Использование карт» отображает активность всех или конкретных владельцев карт при доступе через считыватели OnGuard.

Дополнительное оборудование Lenel для тревожной сигнализации
Кроме ПО Fire&Intrusion компания Lenel выпускает устройства для интеграции различных панелей тревожной сигнализации в комплексную систему безопасности OnGuard. Так к модулю входов LNL-1100 можно подключить до 16 охранных шлейфов, а модуль выходов LNL-1200 обслуживает до 16 исполнительных устройств. В свою очередь, эти модули подключаются к системным контроллерам Lenel, обеспечивающим централизованное управление тревожной сигнализацией в системе OnGuard.

В то же время тревожная сигнализация может управляться с помощью клавиатуры Lenel LNL-CK с жидкокристаллическим дисплеем. Эта клавиатура применяется для локального управления исполнительными устройствами и обеспечивает постановку помещения или зоны на охрану (в том числе и принудительную), снятие с охраны и выполнения функции обхода. При этом вся текущая информация отображается на 32-символьном дисплее, а для ввода данных в систему тревожной сигнализации используется 16-клавишная клавиатура.

Основные характеристики ПО тревожной сигнализации OnGuard Fire&Intrusion:

Поддержка оборудования Lenel

  • Модуль входов LNL-1100
  • Модуль выходов LNL-1200

Поддерживаемые охранные панели

  • Bosch (Radionics) 9412, 7412
  • Bosch (Detection Systems) DS7400xi, DS7400xi 4+
  • Galaxy (модели 8, 18, 60, 128, 500, 504, 512)

Поддерживаемые пожарные панели

  • Siemens MXL/MXL-IQ
  • Notifier AM-2020, NFS-640
  • ESPA протокол 4.4.4

Поддерживаемые центральные пульты охраны

  • Bosch/Radionics 6500/6600
  • Digitize 3500
  • Osborne-Hoffman OH-2000
  • AES-Intellinet 7000

Функции ПО тревожной сигнализации

  • Полное протоколирование действий в системе
  • Интегрированный интерфейс пользователя
  • Полноценный мониторинг системы тревожной сигнализации
  • Централизованное управление данными
  • Задание пользовательских соответствия кодов событий
  • Управление текущей деятельностью системы тревожной сигнализации
  • Надежная передача информации
  • Функция автоматического добавления учетных записей центрального пульта сигнализации
  • Полная настройка тревожных областей для каждой учетной записи
  • Настройка пользовательских тревожных зон
  • Полноценные возможности формирования отчетов для всех событий системы тревожной сигнализации, пользователей и тревог

Необходимые для работы приложения

OnGuard Access

ПО тревожной сигнализации OnGuard Fire&Intrusion, а также другие приложения для интегрированной системы безопасности OnGuard вы можете купить со склада компании «АРМО-Системы» - официального российского дистрибьютора оборудования и ПО Lenel Systems International. Характеристики и цены на тревожные модули и ПО Lenel OnGuard приведены в подразделе «тревожная сигнализация» каталога оборудования СКД. Более подробную информацию о программе для тревожной сигнализации и других приложениях платформы Lenel OnGuard вы можете получить по запросу на lenel@lenel.ru или по телефону (495) 787-3342 у менеджеров отдела продаж компании «АРМО-Системы».


Компания Lenel Systems International является одним из ведущих мировых производителей систем контроля доступа и интегрированных систем безопасности на их основе. В состав платформы OnGuard входят: контроллеры, модули считывателей, модули входов/выходов, видеорегистраторы, панели управления, а также ПО системы контроля доступа, тревожной сигнализации, биометрической системы, приложения для печати карт доступа и другое ПО. Интегрированные системы безопасности Lenel отличаются своей надежностью, эффективностью, масштабируемостью в широких пределах и используются в офисах таких известных компаний, как Hewlett Packard, Intel, Cisco Systems, Deutsche Bank, General Motors и др. Штаб-квартира Lenel находится в г.Питсфорд (США), а ее территориальные офисы и учебные центры расположены во многих странах мира.
